Equipos de perforación DTH Montada Sobre Orugas Hidráulica integrada

JK690

Equipos de perforación DTH Montada Sobre Orugas Hidráulica integrada

Equipos de perforación superficial
Diámetro de la perforación: 90-160mm
Longitud de la barra de perforación: 3m
Velocidad de marcha: 2.5km/h, 3.5km/h
Opcional: Sistema rotativo de doble accionamiento de alta-baja velocidad, Sistema automático de lubricación de la barra, Colector de polvo húmedo
Solicite un presupuesto

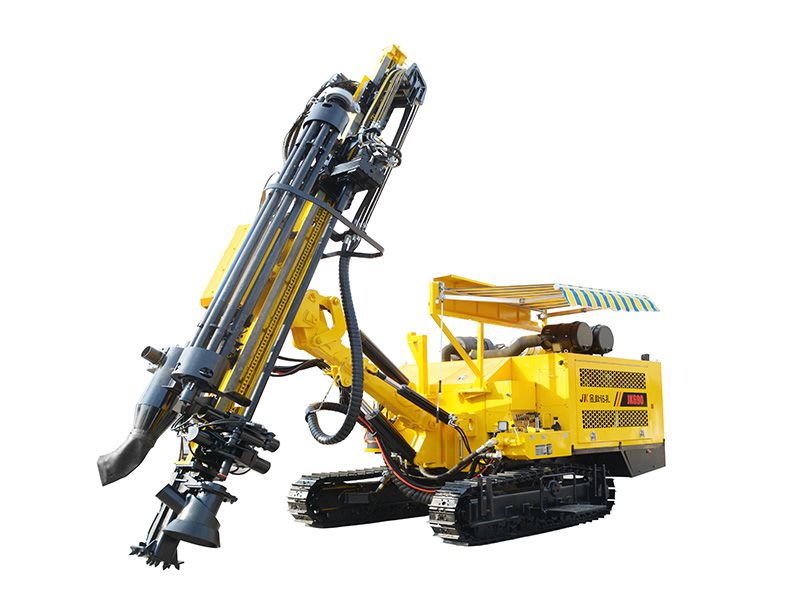

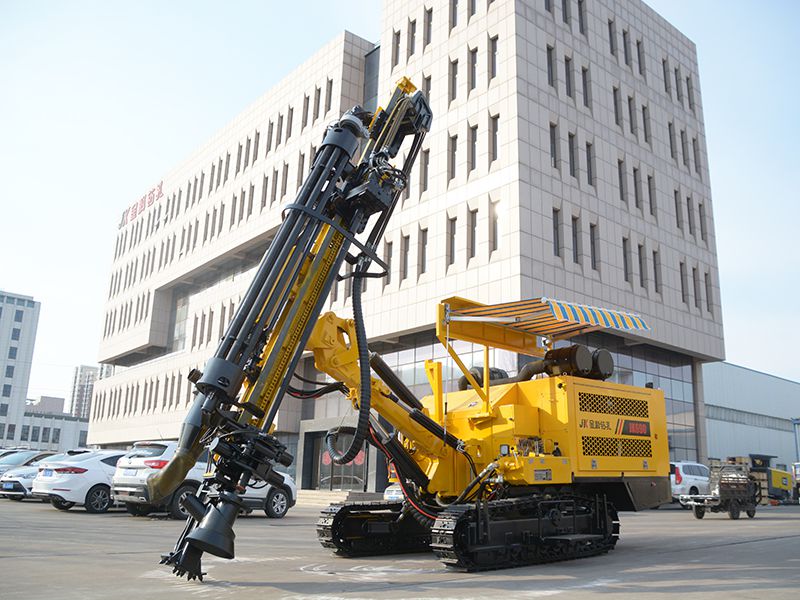

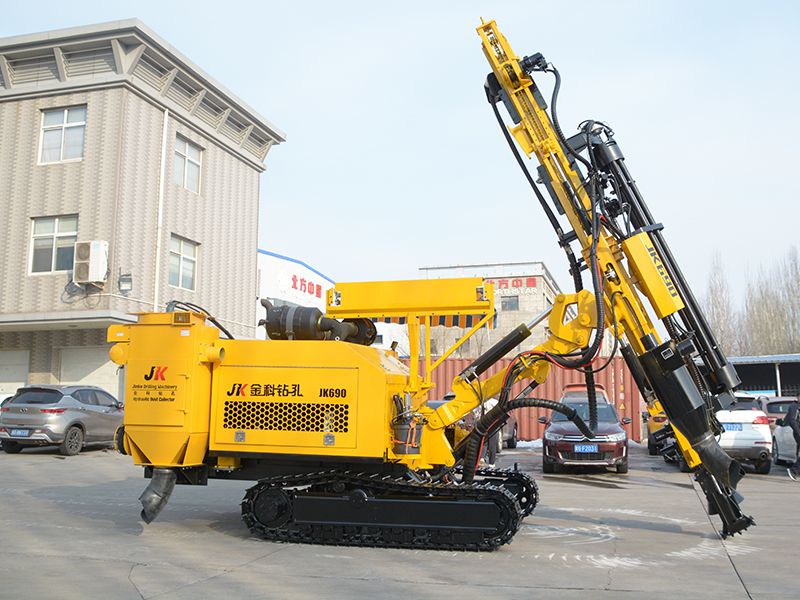

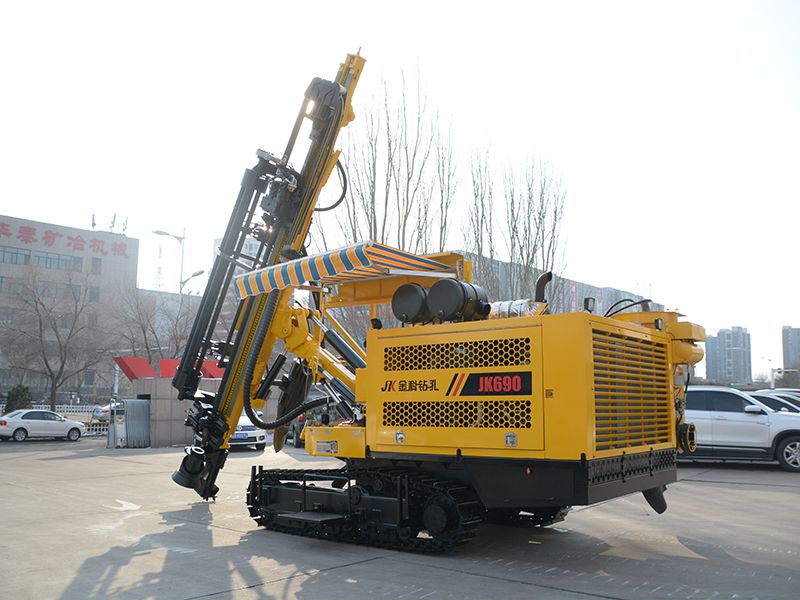

Equipo de Perforación Hidráulica DTH JK690

La perforadora hidráulica DTH integrada le brinda automatización y alta eficiencia. Su diseño integral, que combina perforadora y compresor de aire, además de un potente colector de polvo hidráulico, la convierten en la elección ideal para una minería ecológica y productiva.

Aplicaciones
La perforadora integrada JK690 es ideal para proyectos de hidroenergía, minería a cielo abierto, construcción vial y operaciones de voladura en ingeniería de defensa nacional.

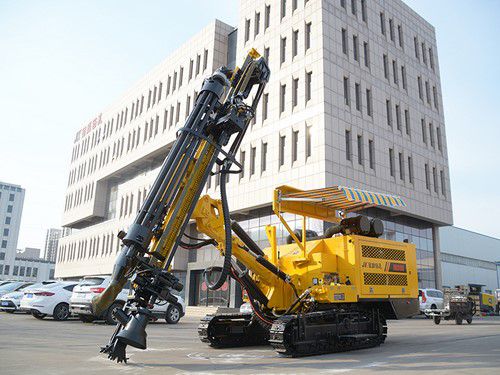

Equipos de perforación DTH Montada Sobre Orugas Hidráulica integrada
Equipos de perforación DTH Montada Sobre Orugas Hidráulica integrada Equipos de perforación DTH Montada Sobre Orugas Hidráulica integrada Equipos de perforación DTH Montada Sobre Orugas Hidráulica integrada
Características
  • La perforadora cuenta con un motor cuenta con mayor potencia y emplea materiales de alta resistencia para soportar las fuerzas de inercia generadas durante la rotación a alta velocidad, garantizando su estabilidad y prolongando su vida útil.
  • Estructura y funcionamiento eléctrico optimizados: El diseño eléctrico y el modo de operación se han optimizado para reducir la pérdida de energía, aumentar la eficiencia energética y lograr un mayor ahorro en sus operaciones.
  • Compresor de aire optimizado: El compresor de aire cuenta con una presión y salida optimizadas que maximizan la eficiencia de su trabajo, ofreciendo un rendimiento excepcional.
Especificaciones técnicas
Modelo JK690
Motor Modelo WP7G300E300
Tipo Motor diésel EFI de 6 cilindros refrigerado por agua
Potencia nominal kW/rpm 220/2300
Capacidad del depósito de combustible L 400
Compresor de aire Marca Atlas Copco
Presión de trabajo barra 20
Suministro máx. de aire libre (FAD) m³/min 18.5
Cambiador de barras de perforación Diámetro de perforación milímetro Ø90-Ø160
Longitud de la varilla m 3
Diámetro de la varilla milímetro Ø76/Ø89
Capacidad de la varilla 6+1
Profundidad de perforación m 21
Motor rotativo Velocidad de rotación Rpm 0-140
Par de rotación máx. Nm 3300
Método de alimentación Reductor planetario motorizado + cadena
Fuerza de alimentación KN 12
Fuerza de elevación KN 21
Carrera de alimentación milímetro 3990
Extensión de alimentación milímetro 1100
Tren de rodaje Ancho de vía milímetro 300
Distancia al suelo milímetro 370
Oscilación de la pista ° ±10°
Velocidad al caminar km/h 2.5 (baja velocidad)3.5 (alta velocidad)
Capacidad de calificación ° 27°
General Peso kg 14000
Largo milímetro 8750
Ancho milímetro 2900 (con colector de polvo)
Altura milímetro 3350
Colector de polvo Colector hidráulico de polvo seco (opcional: colector de polvo húmedo)
Componentes principales
  • Unidad de rotación

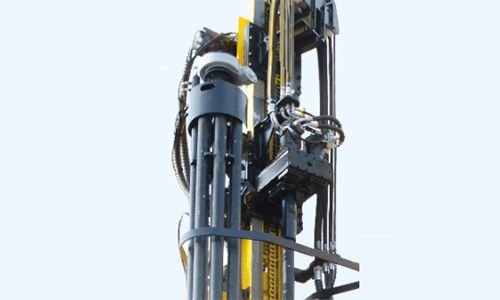

    Unidad de rotación
    Equipada para ofrecer un torque robusto y una relación de reducción elevada, esta unidad se distingue por su eficiencia de transmisión superior, estabilidad operativa y un historial de confiabilidad que reduce notablemente la frecuencia de fallos. Esta fiabilidad es clave para disminuir los costos de mantenimiento.
    Su diseño avanzado disminuye considerablemente la probabilidad de que las brocas queden atrapadas en materiales sueltos o poco consolidados, elevando así la efectividad y precisión en la creación de orificios.
    Las placas de revestimiento, fabricadas con materiales de alta resistencia molecular, ofrecen una solución resistente al desgaste y de larga duración, eliminando la necesidad de mantenimientos frecuentes por lubricación.
    Un riel guía reforzado con acero al manganeso ha sido integrado para brindar una protección adicional contra el desgaste al mástil, asegurando así una vida útil prolongada del equipo.
    Para proyectos que requieran versatilidad adicional, se ofrece como opción un sistema de rotación de doble accionamiento que permite ajustar entre velocidades altas y bajas, adaptándose perfectamente a diversas condiciones de perforación.
  • Cambiador de varillas automático

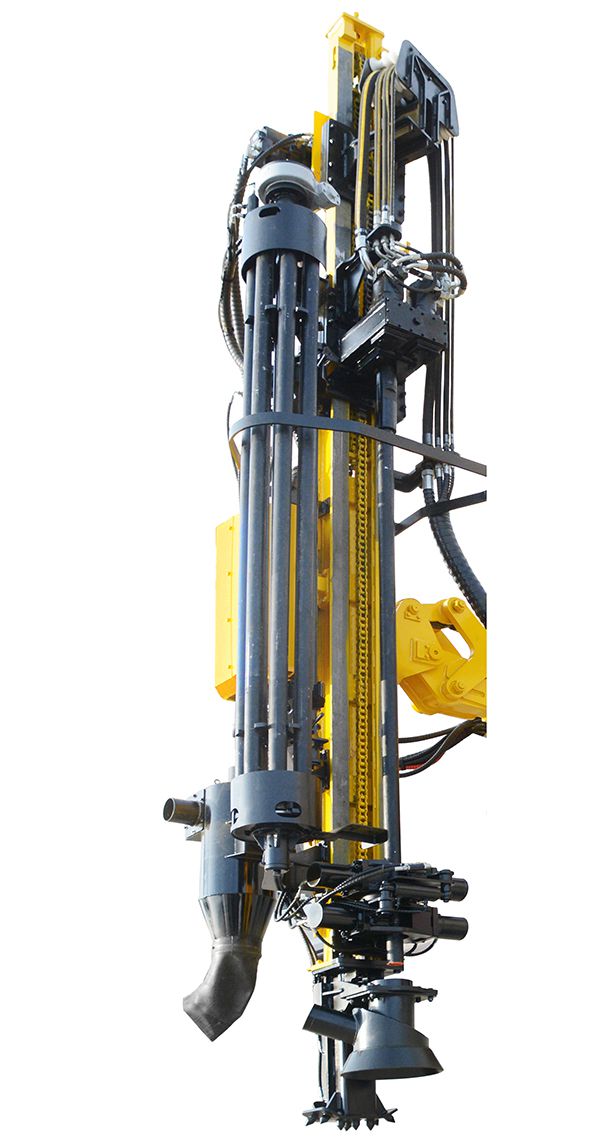

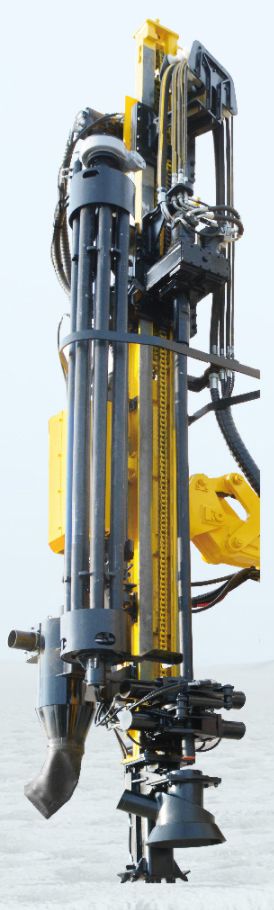

    Cambiador de varillas automático
    Facilita el manejo del almacenamiento, carga, descarga y movimiento del clamp de la máquina mediante un único joystick, agilizando las transiciones y mejorando la eficiencia operativa.
    Su construcción permite una fácil descarga de las varillas, incrementando significativamente la eficiencia del trabajo y reduciendo el tiempo necesario para las operaciones de cambio.
  • Sistema operativo

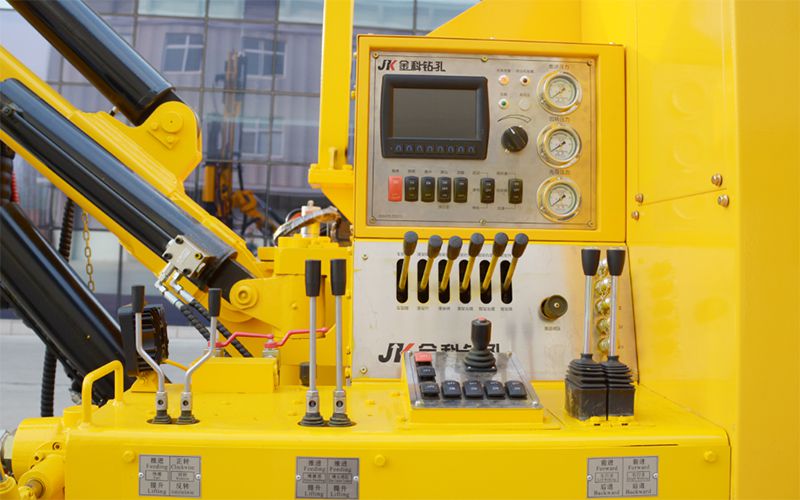

    Sistema operativo
    Todas las operaciones de la perforadora se pueden realizar a través de un sistema de control unificado, simplificando la gestión y mejorando la coordinación de las actividades.
    El sistema permite una alimentación y elevación ágiles, adaptándose rápidamente a las necesidades de la perforación y mejorando el flujo de trabajo.
    La capacidad de ajustar la fuerza de alimentación según las distintas condiciones del terreno reduce el tiempo de perforación y eleva la eficiencia operativa, adaptando el equipo de forma óptima a cada situación específica.
  • Tren de rodaje

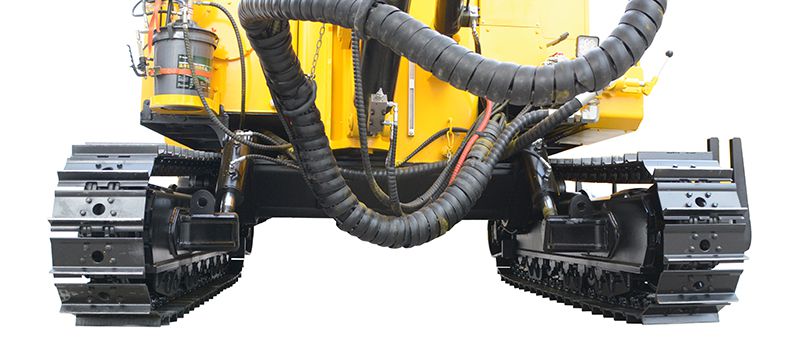

    Tren de rodaje
    desplazamiento suave y una excelente capacidad de escalada, soportando así las operaciones de perforación más exigentes.
    Equipado con cuatro patas estabilizadoras ajustables hasta 10 grados y capaz de cambiar entre velocidades altas y bajas, brinda un apoyo sólido en terrenos difíciles y permite una transición eficiente entre sitios de trabajo.
  • Sistema de alimentación que requiere mantenimiento mínimo
    Sistema de alimentación que requiere mantenimiento mínimo
    Garantiza una salida de torque constante de los motores hidráulicos y previene fugas hidráulicas y deslizamientos, asegurando una operación fluida y confiable.
  • Sistema de recolección de polvo
    Sistema de recolección de polvo
    El sistema de recolección de polvo cuenta con un recolector hidráulico y una cubierta deslizante, diseñado para capturar eficazmente el polvo. Esta característica proporciona un rendimiento estable y eficiente, lo que no solo alarga la vida útil del equipo, sino que también promueve un entorno de trabajo más limpio y seguro.
  • Sistema de potencia

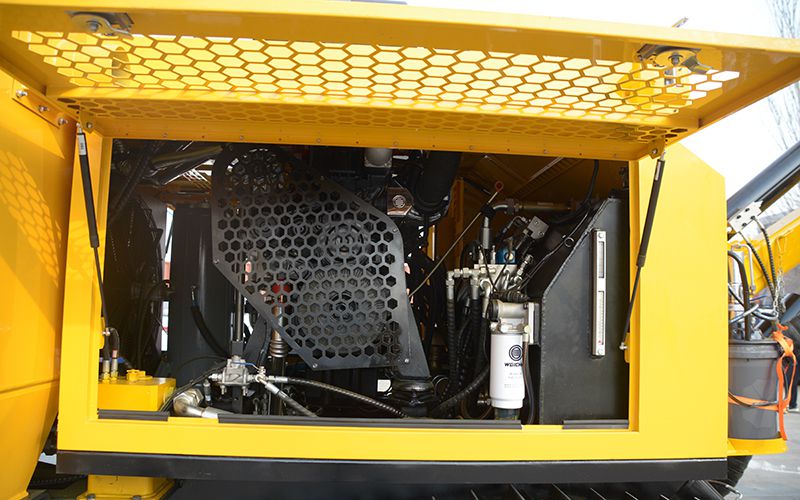

    Sistema de potencia
    Equipado con un motor de inyección directa turboalimentado de alta potencia, complementado con un sistema de enfriamiento por agua, garantiza un funcionamiento fiable mientras reduce el consumo de energía.
    Un filtro de aire de dos etapas asegura la entrada de aire limpio, lo que disminuye las probabilidades de fallos en el motor, mejorando así su durabilidad y eficacia.
    Las bombas hidráulicas importadas se destacan por su resistencia a la presión, ofreciendo una salida robusta y de alta calidad, diseñadas para una larga vida útil y rendimiento constante.
  • Compresor de aire

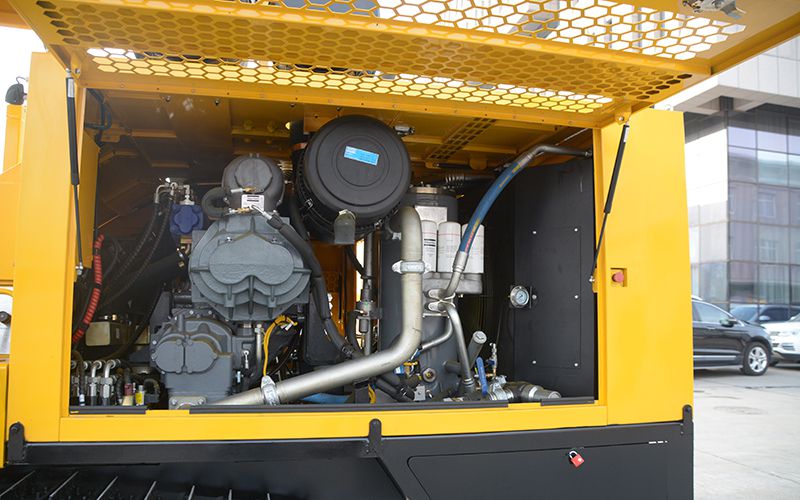

    Compresor de aire
    El compresor de aire de Atlas Copco, configurado para trabajar a una presión de 20 bar y ofrecer un caudal de aire de 18.5 m³/min, proporciona un desempeño confiable esencial para facilitar la perforación a través de una amplia gama de formaciones rocosas. Esta capacidad robusta asegura que el proceso de perforación se realice de manera eficiente, independientemente de la dureza o el tipo de roca.

En el ámbito de la maquinaria para canteras, los equipos de perforación de rocas abarcan desde plataformas de perforación con martillo en cabeza, equipos de perforación rotativa para agujeros de voladura, hasta perforadoras con martillo de fondo DTH para superficie, siendo estas últimas especialmente cruciales por su eficacia y versatilidad en la perforación de rocas.

Las plataformas de perforación de pozos profundos se destacan por su capacidad para operar en diversas formaciones geológicas. La transmisión directa de la energía a las brocas a través de las varillas de perforación resulta en una mayor eficiencia energética, reduciendo la pérdida de energía y garantizando una velocidad constante y una alta precisión en la perforación. Además, estas plataformas se caracterizan por su facilidad de mantenimiento, lo que las hace particularmente valiosas en proyectos de larga duración.
