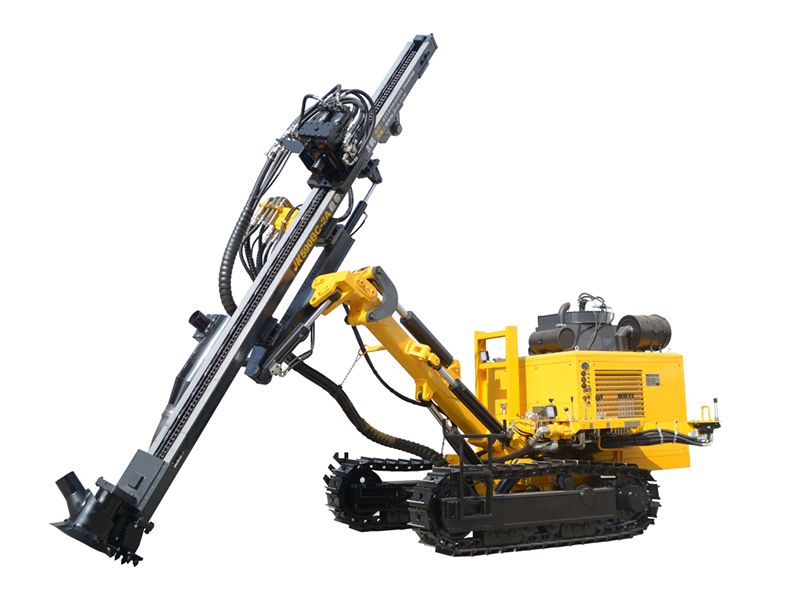

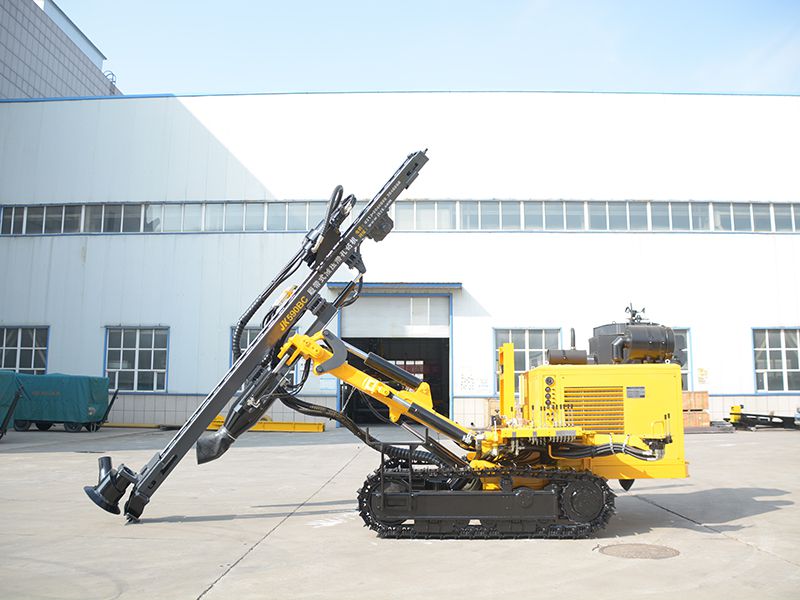

Equipo de Perforación DTH Hidráulico Montado sobre Orugas

JK590BC

Equipo de Perforación DTH Hidráulico Montado sobre Orugas

Maquinaria de perforación para minería a cielo abierto y construcción de carreteras
Diámetro de la perforación: 90-165mm
Profundidad de perforación: 50m
Velocidad de marcha: 2km/h, 3km/h
Opcional: Colector de polvo seco hidráulico/colector de polvo húmedo
Solicite un presupuesto

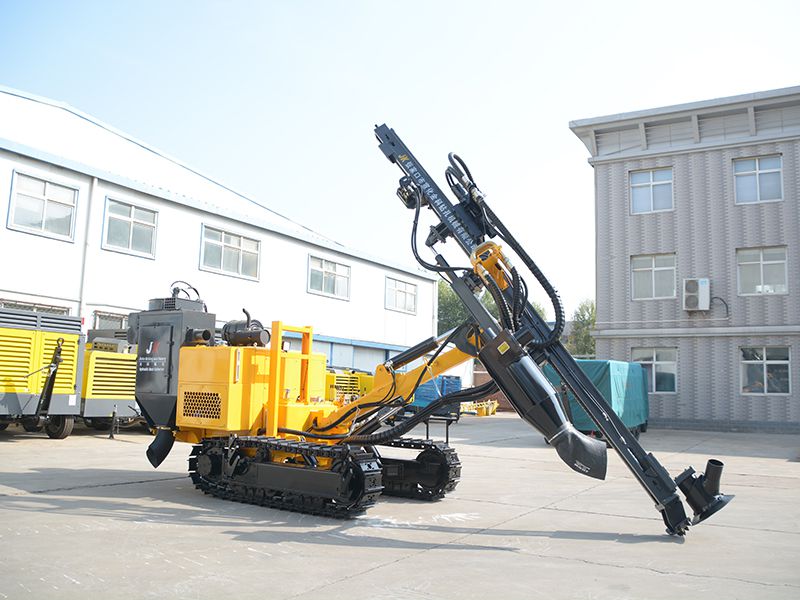

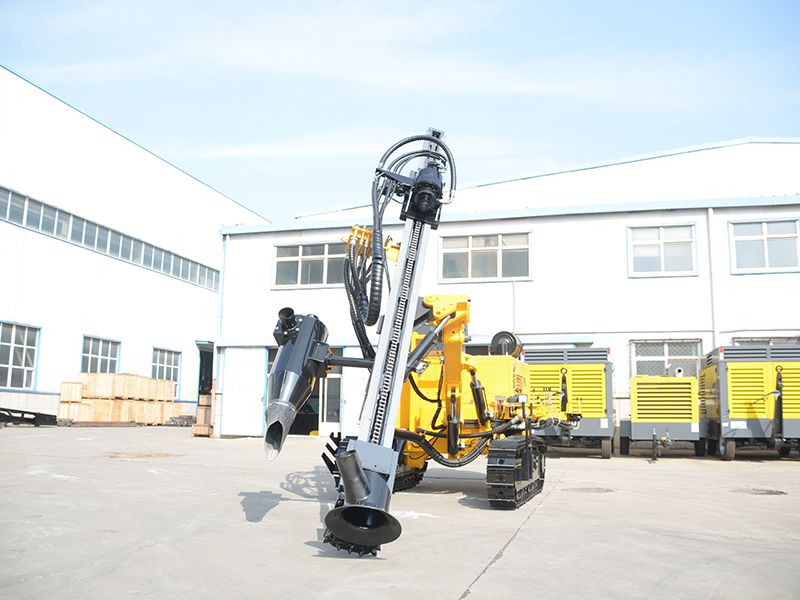

Perforadora Hidráulica con Martillo de Fondo Montada Sobre Orugas JK590BC-2A

Este equipo de perforación DTH, montado sobre orugas, tiene un diseño óptimo que permite perforar en roca de manera fácil, eficiente y económica. Como uno de los productos estrella dentro de nuestra gama de equipos de perforación DTH separados, el JK590BC-2A ha alcanzado un éxito global, con miles de unidades vendidas en diferentes partes del mundo.

La perforadora DTH está impulsada por una unidad de potencia que combina un motor diésel con una bomba de aceite hidráulico. Esta configuración alimenta un motor hidráulico que facilita las operaciones de perforación, alimentación, elevación, desplazamiento y posicionamiento de cilindros hidráulicos. Una característica destacada durante su funcionamiento es el uso exclusivo de aire comprimido por el martillo DTH, lo cual optimiza el rendimiento del compresor de aire, reduciendo su salida en un 30% a 50% en comparación con las plataformas de perforación neumáticas. Este enfoque no solo minimiza el consumo de aire, sino que también disminuye el consumo de energía (ya sea combustible o electricidad) en un 40% a 50%.

Aplicaciones
se utiliza en una amplia gama de aplicaciones, incluyendo proyectos de ingeniería hidroeléctrica, minería a cielo abierto, construcción de carreteras, y operaciones de perforación y voladura en proyectos de ingeniería de defensa nacional. Su versatilidad y eficiencia lo hacen ideal para enfrentar los desafíos de perforación en diversos entornos y proyectos.

Equipo de Perforación DTH Hidráulico Montado sobre Orugas
Equipo de Perforación DTH Hidráulico Montado sobre Orugas Equipo de Perforación DTH Hidráulico Montado sobre Orugas Equipo de Perforación DTH Hidráulico Montado sobre Orugas
Especificaciones técnicas
Modelo JK590BC
Diámetro de la perforación 90-165mm
Profundidad de perforación 50m
Dureza de la roca aplicable f=6-20
Presión de aire de trabajo 1.2-2.5MPa
Consumo de aire 11-21m³/min
Carrera de alimentación 4138mm
Longitud de cambio de varilla 3m
Altura máxima de perforación horizontal 3370mm
Velocidad de rotación 0-80rpm
Par de rotación 4000Nm/2000N.m
Velocidad de marcha 2km/h, 3km/h
Capacidad de pendiente 24°
Potencia Yuchai 70kW/Cummins 74kW (opcional)
Motor eléctrico 55kW
Colector de polvo (opcional) Colector de polvo seco hidráulico
Colector de polvo húmedo
Dimensión (Lar. × An. × Al) 7000×2200×2100mm
Peso 7200kg
Componentes principales
  • Unidad de rotación

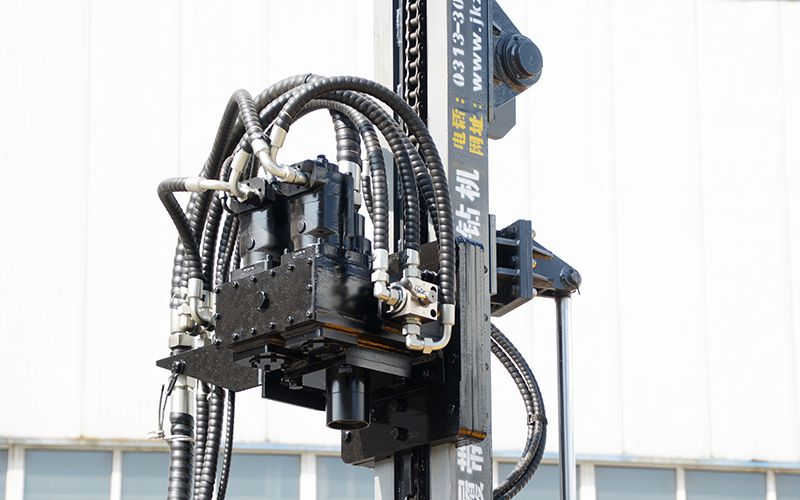

    Unidad de rotación
    La unidad de rotación está equipada con dos motores, los cuales ofrecen un par motor elevado y un control preciso sobre dos velocidades de rotación. Esta característica asegura no solo la eficacia en la perforación, sino también la adaptabilidad a diferentes tipos de terreno y condiciones de trabajo.
    Para garantizar un rendimiento de sellado fiable y prolongar la vida útil del equipo, se utilizan sellos rotativos importados de alta calidad. Estos componentes son esenciales para mantener la integridad del sistema hidráulico y evitar fugas que puedan comprometer el funcionamiento de la perforadora.
    Además, la unidad de perforación está diseñada con placas de revestimiento de alto polímero, las cuales son notoriamente resistentes al desgaste y ofrecen una durabilidad excepcional. Este material ha sido seleccionado específicamente por su capacidad para soportar las exigencias de la perforación continua sin degradarse rápidamente.
    Como medida adicional de protección, se ha incorporado un riel guía enmarcado en acero al manganeso al mástil de la perforadora. Este diseño no solo protege el mástil contra el desgaste, sino que también contribuye a la estabilidad general de la unidad de rotación, asegurando un funcionamiento suave y consistente durante la perforación.
  • Sistema de potencia

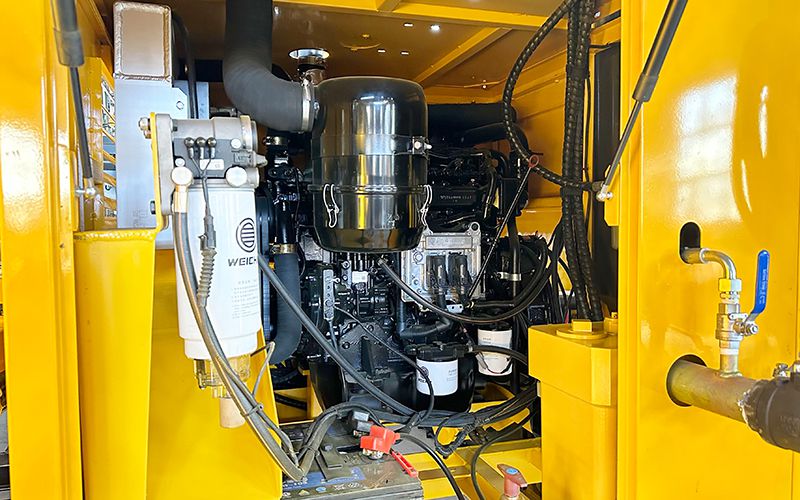

    Sistema de potencia
    El sistema de potencia de nuestra maquinaria de perforación se distingue por incorporar bombas hidráulicas importadas, seleccionadas meticulosamente por su capacidad para resistir altas presiones, proporcionar una salida considerable, y garantizar una calidad y durabilidad excepcionales. Estas bombas son parte importante del sistema de perforación, asegurando un flujo constante y potente para todas las operaciones de perforación.
    Equipado con un motor turboalimentado, el sistema ofrece una fuerza de propulsión robusta, crucial para enfrentar los desafíos más exigentes en el campo. Además, su diseño facilita el mantenimiento, lo que ayuda a reducir los tiempos muertos y asegura una eficiencia operativa sostenida a lo largo del tiempo.
    La incorporación de un filtro de aire de dos etapas asegura la admisión de aire limpio, un aspecto crítico para mantener la seguridad y la fiabilidad del equipo. Este sistema de filtración avanzado protege el motor y otros componentes vitales del ingreso de partículas dañinas, prolongando así la vida útil del equipo.
    Para complementar, el sistema incluye un enfriador integrado de aceite y agua, diseñado específicamente para optimizar el rendimiento de los motores y el sistema hidráulico en entornos de alta temperatura. Esta característica es esencial para mantener la operatividad y la eficiencia de la maquinaria en condiciones extremas, asegurando que el equipo pueda enfrentar las jornadas de trabajo más intensas sin comprometer su funcionamiento.
  • Sistema de alimentación libre de mantenimiento

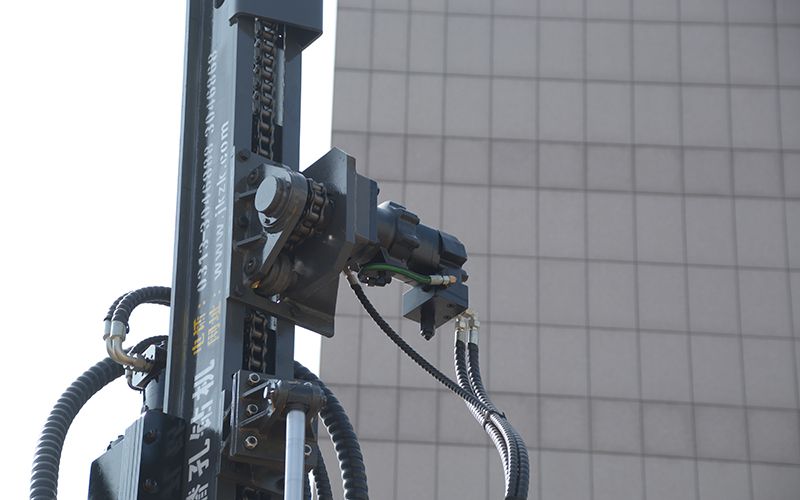

    Sistema de alimentación libre de mantenimiento
    Nuestro sistema de alimentación destaca por incorporar un innovador sistema de bloqueo hidromecánico, diseñado para garantizar una salida de torque estable por parte de los motores hidráulicos, al mismo tiempo que evita fugas hidráulicas y deslizamientos.
    Una de las principales ventajas de este sistema de bloqueo es su diseño libre de mantenimiento. Al no requerir lubricación rutinaria ni otros tipos de mantenimiento preventivo, los usuarios pueden disfrutar de una reducción significativa en los costos y tiempos asociados al cuidado del equipo. Esta característica no solo optimiza la operatividad de la maquinaria, sino que también contribuye a un ciclo de vida más largo y eficiente del sistema de alimentación.
  • Panel de control

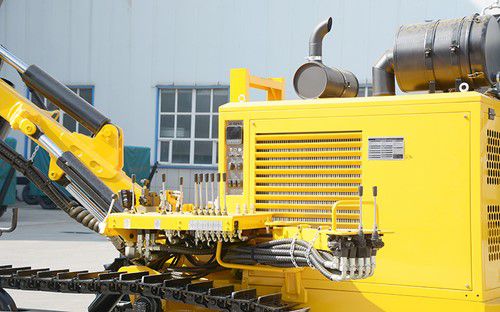

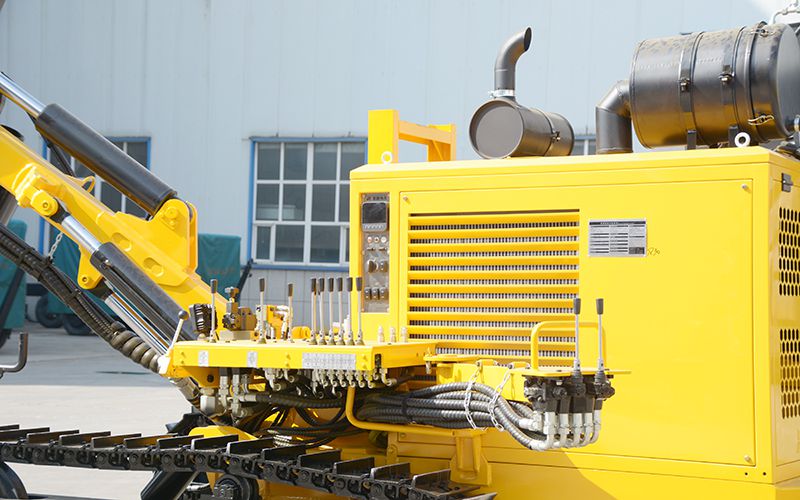

    Panel de control
    El sistema de control integral de nuestro equipo de perforación centraliza todas las operaciones necesarias en un único panel de control, facilitando la gestión y ejecución de las tareas de perforación. Esta característica asegura una interacción fluida y directa con la máquina, permitiendo al operador un control completo y preciso sobre el proceso de perforación.
    El diseño del panel de control incluye un sistema de desplazamiento independiente que permite cambiar entre tres velocidades diferentes, optimizando la movilidad y adaptabilidad del equipo según las necesidades del proyecto. Adicionalmente, la cabina, diseñada para ofrecer una amplia visibilidad, garantiza que las operaciones se realicen de manera segura, proporcionando al operador una perspectiva clara del entorno de trabajo.
    Para complementar la eficiencia y seguridad de este sistema, se utilizan válvulas de control importadas, seleccionadas específicamente por su rendimiento confiable. Estas válvulas aseguran una respuesta precisa a los comandos del operador, contribuyendo a la precisión y fiabilidad de la perforación, incluso en las condiciones más exigentes.
  • Tren de rodaje que requiere menos mantenimiento

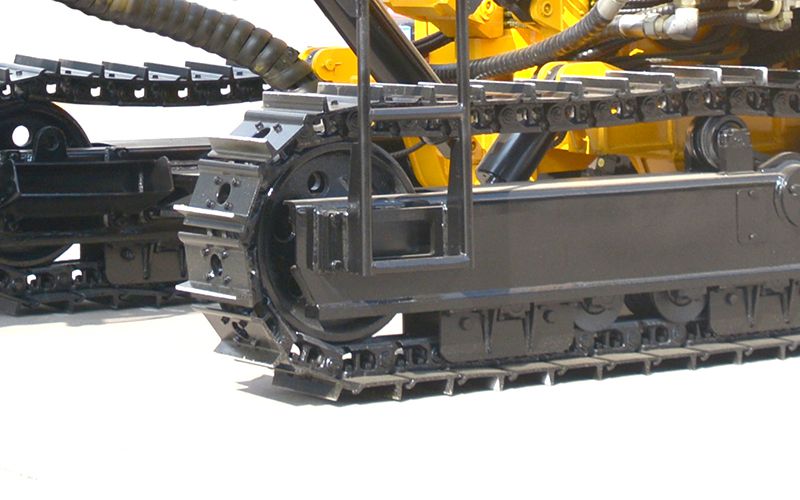

    Tren de rodaje que requiere menos mantenimiento
    El tren de rodaje de nuestros equipos de perforación está diseñado para ofrecer una operación sin mantenimiento, incorporando motores importados que proporcionan una fuerza de tracción potente, garantizando una excelente capacidad de escalada. Estos motores, además de su función principal, tienen la capacidad de accionar compresores de aire, aumentando la versatilidad del equipo. Para aquellos proyectos que requieran configuraciones específicas, ofrecemos la opción de instalar motores de desplazamiento sin potencia.
    El sistema de desplazamiento de dos velocidades del chasis destaca por su alta velocidad, lo que permite ahorrar tiempo valioso en la movilización del equipo dentro de la obra. Esta característica es especialmente útil en proyectos de gran envergadura donde la eficiencia temporal es crítica.
    Para adaptarse a los desafíos de terrenos irregulares, el diseño incluye cuatro gatos de nivelación capaces de inclinarse hasta 15 grados hacia la izquierda y derecha, proporcionando una base estable y segura para la perforación en condiciones difíciles.
    Los rodillos libres de mantenimiento eliminan la necesidad de lubricación periódica, reduciendo los costos y esfuerzos asociados al cuidado del equipo. Esta característica demuestra el compromiso de nuestra maquinaria con la reducción de la necesidad de intervenciones de mantenimiento rutinario.
    Además, para prevenir el descarrilamiento de las orugas, se han equipado protectores de pista, asegurando que el equipo se mantenga en su trayectoria incluso en las condiciones más exigentes, destacando la fiabilidad y durabilidad del tren de rodaje en cualquier proyecto de perforación.

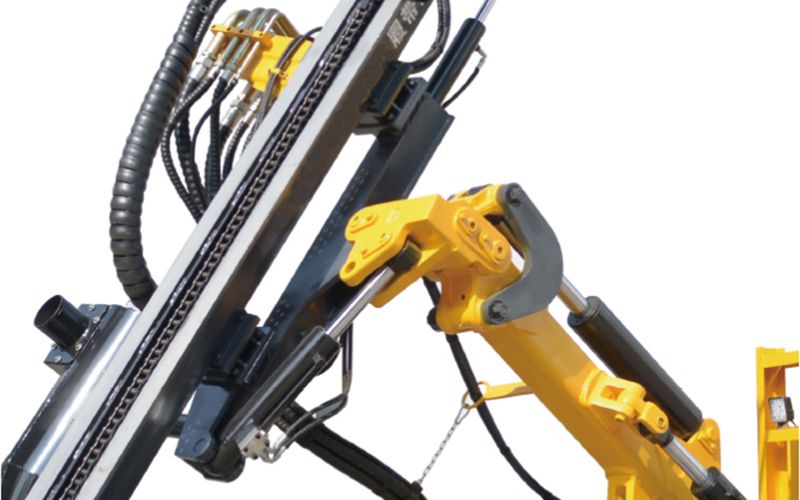

  • Brazo de perforación
    Brazo de perforación
    El brazo de perforación extendido está diseñado para facilitar la perforación en múltiples ángulos, permitiendo no solo perforaciones horizontales y verticales, sino también inclinadas. Esta capacidad multiplica exponencialmente las aplicaciones del equipo, ofreciendo una versatilidad incomparable en proyectos que requieren una gama diversa de ángulos de perforación.
    Además, este brazo de perforación se destaca por su capacidad para abarcar una zona en forma de abanico un 20% mayor que la de otros equipos de perforación disponibles en el mercado. Esta característica asegura una cobertura más amplia en cada despliegue del brazo, optimizando el tiempo y recursos al permitir perforaciones en un área más extensa sin necesidad de reubicar el equipo. Esta ventaja es particularmente valiosa en proyectos de gran escala, donde la eficiencia y la capacidad para adaptarse a diferentes necesidades de perforación son cruciales.
Equipos de Perforación Personalizables

Ofrecemos soluciones de perforación personalizadas, adaptadas a sus necesidades.

  • En nuestra compañía, nos especializamos en ofrecer soluciones de perforación personalizadas, diseñadas específicamente para adaptarse a las necesidades únicas de cada proyecto.
  • Antes de proceder con el diseño de estas soluciones, realizamos un análisis profundo de los desafíos y problemas específicos que enfrenta cada proyecto. Comprendemos que no existen dos proyectos de perforación idénticos, y es aquí donde nuestra vasta experiencia se convierte en un valor agregado, permitiéndonos desarrollar soluciones simples y rentables.
  • Contamos con un equipo altamente experimentado en el diseño de equipos de perforación de alto rendimiento, capaces de satisfacer una diversidad de requisitos en un amplio espectro de industrias. Nuestra pericia no solo abarca el ámbito mecánico, sino que también extendemos nuestro conocimiento a los campos eléctrico, hidráulico y neumático, lo que nos permite fabricar máquinas de perforación excepcionales.
  • La capacidad para personalizar nuestros equipos asegura que, sin importar la complejidad o especificidad de sus necesidades, podemos proporcionar una solución que no solo cumpla, sino que supere sus expectativas, maximizando la eficiencia y efectividad de sus operaciones de perforación.

Las maquinasde perforación hidráulicas están principalmente compuestas por una unidad de potencia, un sistema hidráulico, una unidad de desplazamiento sobre orugas, un taladro hidráulico para roca y un brazo de perforación. Estos componentes trabajan en conjunto para ofrecer una solución de perforación eficaz y versátil, adecuada para una amplia gama de aplicaciones en terreno.

Los equipos de perforación de rocas se utilizan ampliamente en una variedad de aplicaciones, incluyendo la perforación preliminar en roca dura, micropilotes, aplicaciones geotérmicas, solares, cimentaciones, pozos profundos y exploraciones geotécnicas. Su versatilidad los hace indispensables en proyectos que requieren penetrar formaciones rocosas duras y en condiciones de terreno desafiantes.

Las plataformas de perforación superficial están diseñadas para maximizar la productividad y minimizar el consumo de combustible y los costos operativos. Su sistema hidráulico facilita el movimiento del brazo, la perforación y la alimentación del taladro. Este tipo de plataforma se caracteriza por su durabilidad y robustez, además de ser energéticamente eficiente, permitiendo operaciones prolongadas con menor consumo de energía.
